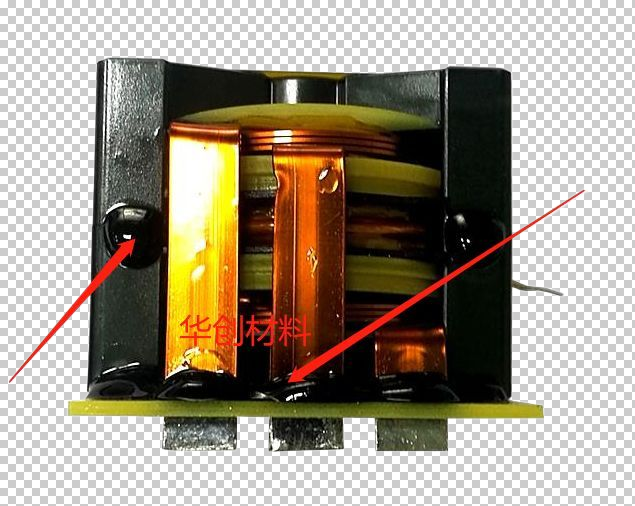

在電子設(shè)備灌封工藝中，環(huán)氧樹脂膠的異常狀態(tài)可能引發(fā)嚴(yán)重后果——固化延遲會打亂產(chǎn)線節(jié)奏，微小氣泡可能擊穿高壓絕緣屏障。本文解析七大核心問題，并提供經(jīng)產(chǎn)線驗證的解決方案。

問題一：固化時間異常延長（超出技術(shù)參數(shù)）

風(fēng)險：產(chǎn)線停滯、固化不全導(dǎo)致防護(hù)失效
原因：

• 樹脂與固化劑比例誤差超過3%（常見于手動配膠）

• 環(huán)境溫度低于15攝氏度時反應(yīng)速率顯著下降

• 高粘度膠體攪拌后仍存在未混勻條紋

解決方案：

1. 原料預(yù)處理：將材料置于25±2攝氏度的恒溫箱

2. 動態(tài)混合：使用行星攪拌機(jī)（轉(zhuǎn)速≥800轉(zhuǎn)/分鐘）配合真空脫泡

3. 精準(zhǔn)配比：采用雙組份計量泵（誤差≤0.5%）

問題二：膠體內(nèi)部密布?xì)馀?/h3>

后果：絕緣強(qiáng)度下降50%，濕熱環(huán)境形成滲水通道
關(guān)鍵原因：

• 攪拌轉(zhuǎn)速超過2000轉(zhuǎn)/分鐘卷入過量空氣

• 高粘度膠體（＞8000厘泊）氣泡上浮緩慢

• 輕質(zhì)填料（如二氧化硅）裹挾氣泡

解決方案：

1. 階梯脫泡法：

   • 混合后靜置5分鐘（氣泡自然上?。?/p>

   • -0.095兆帕真空處理3分鐘

   • 灌膠后二次真空處理（-0.08兆帕，2分鐘）

2. 添加0.1-0.3%消泡劑降低表面張力

問題三：局部固化（表層硬化而內(nèi)部發(fā)粘）

危險：未固化膠體持續(xù)釋放小分子腐蝕元件
機(jī)理：

• 超過5毫米厚灌封層中心溫度比表面高80攝氏度

• 焊錫膏殘留或硅脂污染基材

解決方案：

1. 分層固化策略：

   • 3毫米以下：25攝氏度固化

   • 3-10毫米：階梯升溫（40攝氏度×2小時→60攝氏度×1小時）

   • 超過10毫米：添加導(dǎo)熱填料（＞1.2瓦/米·開）

2. 基材預(yù)處理：等離子清洗+異丙醇擦拭

問題四：固化發(fā)熱導(dǎo)致元件損傷

危害：熱敏元件失效、塑料件變形
數(shù)據(jù)警示：快速固化型環(huán)氧放熱峰可達(dá)180攝氏度（遠(yuǎn)超芯片耐溫125攝氏度）

解決方案：

1. 選用放熱峰＜120攝氏度的改性胺固化劑

2. 分次灌封（每次＜3毫米，間隔30分鐘）

3. 嵌入銅散熱片引導(dǎo)熱量

問題五：固化后開裂（溫度沖擊測試中）

風(fēng)險：裂縫成為水汽入侵通道
原因：

• 熱膨脹系數(shù)失配（環(huán)氧≈60百萬分之一/攝氏度 vs 陶瓷≈7百萬分之一/攝氏度）

• 固化收縮率＞1.2%

解決方案：

1. 材料改性：

   • 添加20-30%硅微球（降低熱膨脹系數(shù)）

   • 摻入5%液體橡膠（收縮率降至0.4%）

   • 使用韌性固化劑（斷裂延伸率＞8%）

2. 結(jié)構(gòu)設(shè)計：在PCB四角預(yù)留應(yīng)力釋放槽

問題六：界面分層（膠體與基材分離）

后果：分層處引發(fā)電化學(xué)遷移
關(guān)鍵因素：

• 金屬表面能不足（＜35毫牛/米）

• 塑料件脫模劑殘留

解決方案：

1. 金屬處理標(biāo)準(zhǔn)流程：

   • 噴砂處理 → 磷化處理 → 涂覆硅烷偶聯(lián)劑

2. 塑料活化：

   • 丙酮脫脂 → 氧等離子處理（提升表面能至55毫牛/米）

問題七：固化后硬度異常（過脆或過軟）

失效表現(xiàn)：過脆易碎/過軟減震失效
化學(xué)根源：

• 過脆：固化劑過量

• 過軟：固化不足（固化度＜85%）

解決方案：

1. 精準(zhǔn)控制配比：

   • 使用差示掃描量熱儀標(biāo)定反應(yīng)當(dāng)量比

   • 電子秤精度提升至0.01克

2. 固化度監(jiān)控：

   • 紅外光譜檢測環(huán)氧特征峰

   • 每30分鐘檢測一次邵氏D硬度

工程級預(yù)防體系（三階段控制）

階段一：原材料控制

• 批次檢測粘度波動范圍±5%

• 填料含水率＜0.05%

階段二：過程監(jiān)控

• 混合后膠體色度均勻度檢測

• 真空度維持-0.09兆帕（異常自動報警）

階段三：終端驗證

• 切片分析氣泡率＜0.1%

•


• -55攝氏度至125攝氏度1000次循環(huán)測試

核心認(rèn)知：當(dāng)多數(shù)工程師關(guān)注膠體本身時，頂尖團(tuán)隊正通過分子動力學(xué)模擬優(yōu)化固化網(wǎng)絡(luò)結(jié)構(gòu)。解決環(huán)氧灌封問題的本質(zhì)是精準(zhǔn)掌控化學(xué)反應(yīng)——溫度曲線的設(shè)計是對反應(yīng)路徑的精密調(diào)控，真空參數(shù)的調(diào)整是與空氣分子的微觀博弈。

記?。?span style="font-weight: 600;">沒有“不合格”的膠，只有未被掌控的反應(yīng)。攻克這七大難題，收獲的不僅是合格產(chǎn)品，更是駕馭材料科學(xué)的工程智慧。
