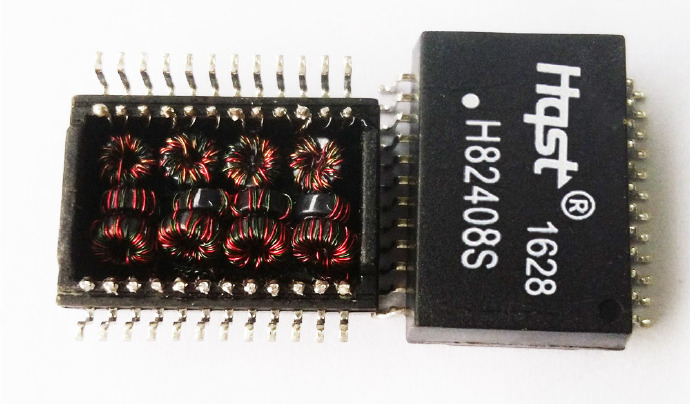

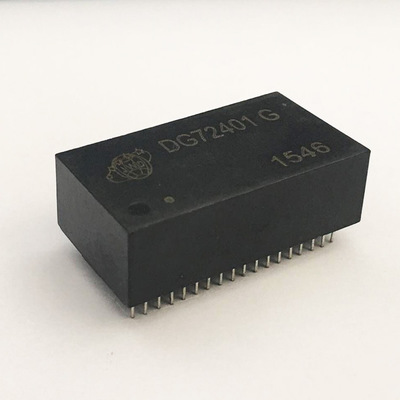

網絡變壓器介紹及作用

網絡變壓器主要有信號傳輸、阻抗匹配、波形修復、信號雜波抑制和高電壓隔離等作用。

網絡變壓器在以太網中的作用在以太網設備中，通過PHY接RJ45時，中間都會加一個網絡變壓器。有的變壓器中心抽頭接到地。而接電源時，電源值又可以不一樣，3.3V，2.5V，1.8V都有。

中間抽頭有些接電源，而有些接地。這個主要是由使用的PHY芯片UTP口驅動類型決定的。這種驅動類型有兩種，電壓驅動和電流驅動。電流驅動的就要接電源；電壓驅動的就直接接個電容到地即可。所以對于不同的芯片，中心抽頭的接法，與PHY是有密切關系的，具體還要參看芯片的datasheet和參考設計。接電源時要接不同的電壓，也是所使用的PHY芯片資料里規定的UTP端口電平?jīng)Q定的。

網絡變壓器膠水灌注的作用？

為了延長網絡變壓器的使用壽命及拓展使用環境，一般會在內部灌封有機材料。主要的灌封材料分為兩種，環氧樹脂灌封材料或有機硅灌封材料。華創材料根據網絡變壓器市場環境要求，開發出了適用性、匹配性非常高的網絡變壓器灌封膠。其具有以下三個作用及特點：

1、具有優異的電性能，介電常數高、阻抗高、絕緣、能消除電磁感應現象；

2、具有三防性能，防潮、防水、防塵；物理性能優異，強粘接性，柔韌性好，具有防震功能；

3、耐候性好，耐冷熱沖擊，使用壽命長。

常用的環氧樹脂灌封膠應該如何選擇？需要用到什么型號的產品？

通用型環氧樹脂灌封膠808AB

一、 概說：

    808AB系雙劑型環氧樹脂絕緣密封材料，廣泛應用于電子零組件、電子變壓器、充電樁、濾清器、負離子發生器、電容、電源模塊、LED模組、線路元件、水族水泵、電力電器部件、汽車零部件、機電五金、光電燈飾等的絕緣灌注、粘接、防潮封填等?；旌虾箴ざ鹊?、流動性強且具有適當?shù)目刹僮鲿r間，易于生產作業。固化物收縮性低、表面光亮、堅硬、附著力及密封性強，耐化學品特性優良，具有優良的電氣特性與物性。

二、 固化前參數：

                               主劑808A    固化劑808B

     外    觀              黑、灰、白等色液體             褐色液體

     比      重               1.50±0.05       1.05±0.05

     粘度（25）               6000-8000cps                 70-150cps

三、  混合比例：A ：B = 5 : 1 （重量比）

四、  可使用時間：

    主劑和固化劑混合后的可使用時間，是依混合總量和操作的溫度而定。通常100克的混合膠在25℃時可使用時間為40-60分鐘；因此，應根據實際使用情況合理調配膠水以免浪費。

五、 固化條件：

     1、常溫下一般只需要8-10小時完全固化，2-4小時初步固化；

     2、此外本司工程部還可根據客戶需求調整固化時間。

六、  固化物特性

       耐電壓        Kv/mm       16-18    耐溫         ℃             80-100

       硬度          shore  D    80-85            絕緣電阻     Ω-cm          1.5×1014
